Сцепная петля VBG (петля сцепная дышла прицепа)

Надежность сцепки тягача и прицепа является залогом безопасности движения автопоезда и сохранности перевозимого груза. Как долго будет служить вам тягово-сцепное устройство? Будет ли оно надежным и удобным в эксплуатации? Все это, прежде всего зависит от качества компонентов: дышла и сцепной петли.

Петля сцепная чаще используется для техники с большой полной массой. Поэтому важно обеспечить минимизацию зазора, имеющегося между дышлом и петлей. Предлагаемые нами сцепные петли соответствуют данному критерию.

Вварная серьга D40

арт. 17-012900

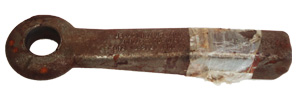

Вварная серьга D40

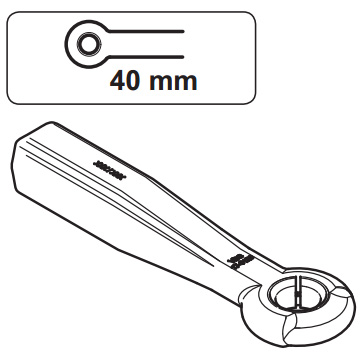

Вварная серьга D40 (схема)
  • Вес = 7,3 кг.
  • Вес поезда = 48 т..
  • Вес прицепа = 32 т.
  • Поддержка груза = 800 кг.

11980 руб.

Купить

Вварная серьга D50

арт. 16-089500

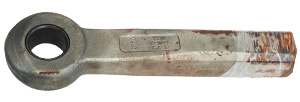

Вварная серьга D50

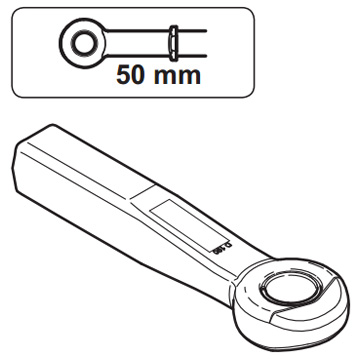

Вварная серьга D50 (схема)
  • Вес = 10 кг.
  • D-значение: 190 кН
  • Dс-значение: 150 кН
  • V-значение: 25 кН.
  • Поддержка груза = 1000 кг.

11650 руб.

Купить

Вварная серьга D57

арт. 15-017300

Вварная серьга D57

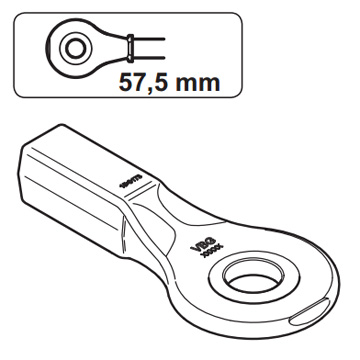

Вварная серьга D57 (схема)
  • Вес = 12,7 кг.
  • D-значение: 200 кН
  • Dс-значение: -
  • V-значение: -
  • Поддержка груза -

14920 руб.

Купить

Серьга на болтах D50

арт. 16-091700

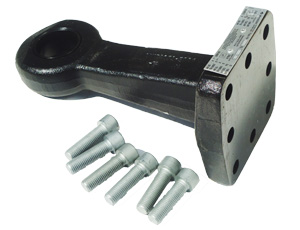

Серьга на болтах D50

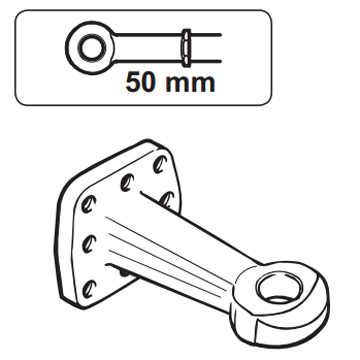

Серьга на болтах D50 (схема)
  • Вес = 11,3 кг.
  • D-значение: 190 кН
  • Dс-значение: 120 кН
  • V-значение: 50 кН.
  • Поддержка груза = 1000 кг.

13820 руб.

Купить

Серьга на болтах D57

арт. 15-019000

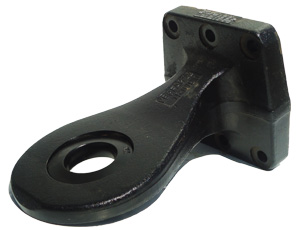

Серьга на болтах D57

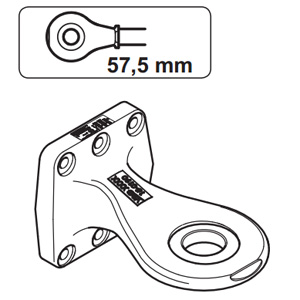

Серьга на болтах D57 (схема)
  • Вес = 19 кг.
  • D-значение: 290 кН (альт. 290 кН)
  • Dс-значение: 145 кН (альт. 130 кН)
  • V-значение: 95 кН (альт. 75 кН)
  • Поддержка груза = 1000 кг. (альт. 2000 кг.)

24970 руб.

Купить

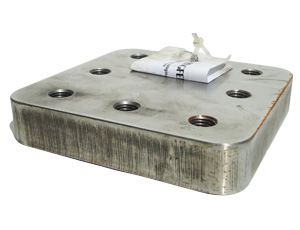

Монтажная пластина

арт. 16-091700

Монтажная пластина

8650 руб.

Купить

Втулка серьги VBG D40

арт. 18-013800

Втулка серьги D40

    1380 руб.

    Купить

    Втулка серьги VBG D50

    арт. 18-088800

    Втулка серьги D50

    1485 руб.

    Купить

    Втулка серьги VBG D57

    арт. 18-101400

    Втулка серьги D57

    3850 руб.

    Купить


    Полезная информация

    Сцепная петля дышла VBG (серьга) – один из ответственных элементов конструкции тягово-сцепного устройства (ТСУ) прицепов, играющий важную роль в обеспечении безопасности передвижении автопоезда, а также сохранности перевозимых грузов. Сцепная петля и дышло являются составной частью сцепного устройства грузового прицепа. Фактически через этот элемент конструкции передаётся тяговое усилие от грузового автомобиля на прицеп во время разгона и движения. В свою очередь все виды инерционных нагрузок при неравномерном движении от прицепа к тягачу тоже передаются через сцепную петлю (серьгу). В этой связи техническое состояние этого конструктивного элемента имеет решающее значение для показателя надёжности работы сцепки в целом.

    В процессе движения происходит непрерывное воздействие со стороны тягового крюка (тяговой вилки) сцепки на серьгу и обратно. Для того, чтобы минимизировать степень их взаимного износа, необходимо, чтобы они были изготовлены из металлов, близких по показателям твёрдости и прочности. При этом степень твёрдости сопрягаемой поверхности серьги не может превышать аналогичный показатель для тягового крюка (зева).

    При эксплуатации необходимо контролировать степень износа рабочей поверхности серьги (сцепной петли). Повышенный износ приводит к увеличению зазоров, к люфтам и ускоренному износу элементов сцепки грузовика и прицепа. Во время осмотра сцепной петли необходимо обращать внимание на её состояние в целом. Не допускается появление на её поверхностях никаких трещин, сколов, других видимых серьёзных повреждений. Не должно быть также видимых деформаций формы петли. В случае обнаружения указанных дефектов сцепная петля VBG (серьга) подлежит замене. Конструктивно этот фрагмент сцепного устройства выполнен так, что допускается замена петли (вварная серьга, серьга на болтах).
